Com posar a terra el tapet antiestàtic

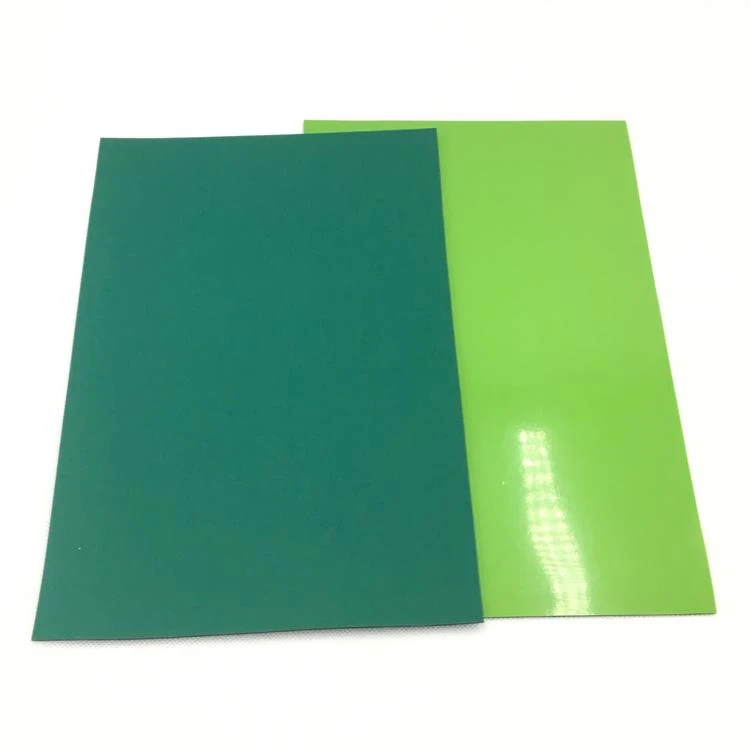

La catifa antiestàtica es pot dividir en dos tipus: taula dissipativa i taula conductora. També introduirem els mètodes de connexió a terra per separat. El primer és la base de la mesa dissipativa:
Instal·leu un cable de connexió a terra antiestàtic a la cantonada de la taula de taula: talleu una petita obertura a la taula de taula, introduïu-lo amb la part de l’urpa estrella del cable de terra, les urpes de les estrelles s’han de subjectar al coixinet de taula antiestàtic; l'altre extrem del cable de terra antiestàtica Connecteu-vos al bus de terra antiestàtic i lligueu els cables amb tirants de cable.
Vegem&# 39 com es posa a terra la taula conductora: instal·leu les orelles de filferro amb alicates de crimpat, connecteu un extrem del cable de terra instal·lat al punt de terra ESD i utilitzeu la rosca i el cargol per connectar altre extrem de la taula metàl·lica.
Un cop finalitzada la connexió a terra, s’ha de realitzar una prova de resistència punt a terra i s’ha de provar la taula dissipativa amb un megàmetre. L'estàndard de prova: punt a terra< 1x10e9ω.="" tenint="" en="" compte="" els="" possibles="" perills="" ocults="" del="" mdl,="" es="" recomana="" establir="" el="" límit="" inferior="" a="" 1="" ×="">
